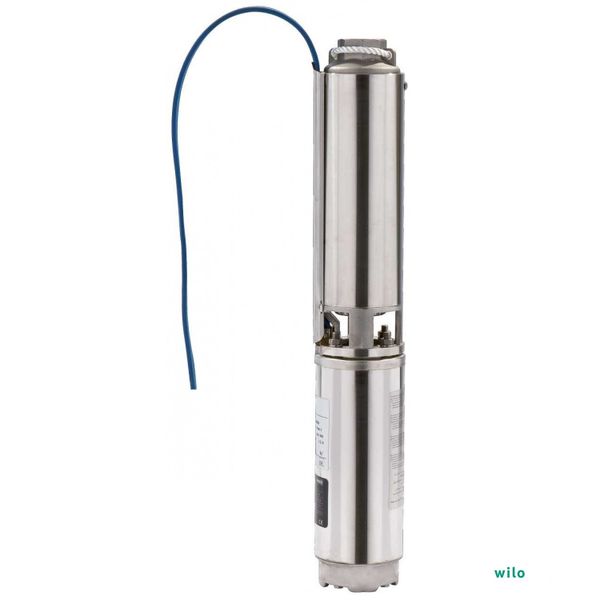

Скважинный насос Wilo TWU 4-0207-C (0,37) Б/П
арт.
2786601
В наличии
Стоимость уточняйте у менеджеров компании
Тип: многоступенчатый погружной насос 4" в исполнении со стяжными лентами для вертикального или горизонтального монтажа
- Производитель: Wilo
- Артикул: 2786601
Описание изделия
Полностью погружной многоступенчатый насос с радиальными или полуосевыми рабочими колесами в секционном исполнении для вертикального или горизонтального монтажа со встроенным обратным клапаном. Стойкий к коррозии электродвигатель однофазного или трехфазного тока для прямого пуска с водогликолевой смесью. Полностью герметичные и пропитанные смолой самосмазывающиеся подшипники с обмоткой с изолирующей лакировкой. Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Этот агрегат всегда должен эксплуатироваться в погруженном состоянии. Горизонтальный монтаж выполняется с охлаждающим кожухом. Для перекачивания воды из скважин с максимальной глубиной погружения 46 м и максимальным содержанием песка 50 г/м³.
Комплект поставки:
- Гидравлическая часть в полном сборе с электродвигателем
- Соединительный кабель с разрешением к применению в питьевом водоснабжении
- В исполнении для однофазного тока - с распределительной коробкой и конденсатором, термическим реле электродвигателя, а также включателем/выключателем
- Инструкция по монтажу и эксплуатации
Описание серии
Применение
- Для перекачивания воды из скважин, колодцев и цистерн
- Для использования в системах водоснабжения, полива и ирригации
- Повышение давления
- Понижение уровня воды
- Для перекачивания воды без длинноволокнистых и абразивных примесей
Обозначение
| например: | Wilo-Sub TWU 4-0207-C |
| TWU | Погружной насос |
| 4 | Диаметр гидравлической части в дюймах ["] |
| 02 | Номинальная подача [м3/ч] |
| 07 | Количество ступеней гидравлической части |
| C | Обозначение поколения насоса |
Особенности/преимущества продукции
- Детали, контактирующие с перекачиваемой жидкостью, из устойчивых к коррозии материалов
- Встроенный обратный клапан
- Износостойкий благодаря всплывающим рабочим колесам
- Удобный для техобслуживания электродвигатель
Оснащение/функции
- Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами
- Герметизированные электродвигатели
- Встроенный обратный клапан
- Муфта в соответствии с NEMA
- Однофазный или трехфазный электродвигатель
- Термическое реле электродвигателя для однофазного электродвигателя
Описание
Технические характеристики
- Минимальный индекс эффективности (MEI) ≥ 0,7
- Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
- Режим работы в погруженном состоянии: S1
- Температура перекачиваемой жидкости: 3-30 °C
- Минимальное течение на моторе: 0,08 м/с
- Макс. содержание песка: 50 г/м3
- Макс. количество пусков: 20/ч
- Макс. глубина погружения: 46 м
- Класс защиты: IP 68
- Подсоединение к напорному патрубку: Rp 1¼ ‐ Rp 2
Материалы
- Корпус гидравлической системы: нержавеющая сталь 1.4301
- Рабочие колеса: Noryl
- Вал гидравлической системы: нержавеющая сталь 1.4104
- Корпус электродвигателя: нержавеющая сталь 1.4301
- Вал электродвигателя: нержавеющая сталь 1.4305
Описание/конструкция
Погружной дренажный насос длявертикального или горизонтального монтажа.
Гидравлическая часть
Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.
Электродвигатель
Коррозионностойкий однофазный или трехфазный электродвигатель прямого пуска. Герметично залитый электродвигатель, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водно-гликолевой смесью.
Охлаждение
Охлаждение электродвигателя происходит за счет перекачиваемых жидкостей. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемых жидкостей. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.
Определение параметров
- Для этих агрегатов режим всасывания невозможен!
- Агрегат во время эксплуатации должен целиком находиться в воде!
Опции
- Исполнения электродвигателя для особых напряжений 3~230 В, 50 Гц; 3~500 В, 50 Гц; 1~230 В, 60 Гц; 3~230 В, 60 Гц; 3~380 В, 60 Гц; 3~460 В, 60 Гц
Общие указания – директивы ErP (экологический дизайн)
Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.
Характеристики
| МАТЕРИАЛ | |
| Вал насоса | 1.4104 [AISI430F] |
| Вал электродвигателя | 1.4305 |
| Корпус насоса | 1.4301 [AISI304] |
| Корпус электродвигателя | 1.4301 |
| Рабочее колесо | Noryl |
| АГРЕГАТ | |
| Вес, прим. m | 9.60 кг |
| Макс. глубина погружения | 46 м |
| Макс. расход Qmax | 2.5 м3/ч |
| Макс. содержание песка ρ | 50 г/м3 |
| Макс. частота включений | 20 1/ч |
| Максимальное рабочее давление pmax | 5.1 бар |
| Минимальный индекс эффективности (MEI) | ≥ 0.70 |
| Напорный патрубок | Rp 1¼ |
| Стандарт подключения | EN 1092-2 |
| Степень защиты | IP 68 |
| Температура перекачиваемой жидкости T | +3...+35 °C |
| ДАННЫЕ МОТОРА | |
| Диаметр электродвигателя Ø | 4 " |
| Длина соединительного кабеля | 1.75 м |
| Класс изоляции | B |
| Мин. скорость потока на моторе v | 0.08 м/с |
| Номинальная мощность электродвигателя P2 | 0.37 кВт |
| Номинальный ток IN | 3.40 A |
| Подключение к сети | 1~230 V, 50 Hz |
| сечение кабеля | 4x1,5 мм2 |
| Число полюсов | 2 |
