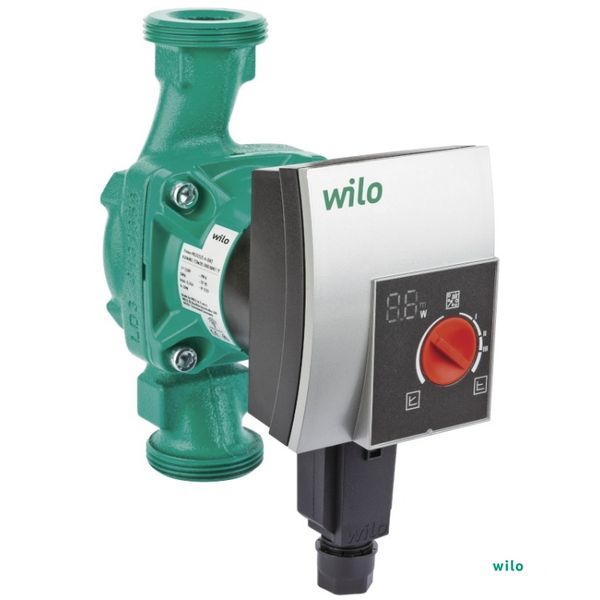

Wilo Yonos PICO 15/1-4
арт.
4164011
Под заказ
- Производитель: Wilo
- Модель: YONOS PICO 15/1-4-130
Описание
Тип
Циркуляционный насос с мокрым ротором с резьбовым соединением, электронно-коммутируемым мотором EC, устойчивым к токам блокировки, и встроенным электронным регулированием мощности.
Применение
Любые системы водяного отопления, системы кондиционирования, промышленные циркуляционные установки.
Обозначение
| Пример: | Wilo-Yonos PICO 30/1-4 |
| Yonos PICO | Высокоэффективный насос (насос с резьбовым соединением), электронно регулируемый |
| 30/ | Номинальный диаметр для подсоединения |
| 1-4 | Диапазон номинального напора насоса [м] |
| 130 | Габаритная длина |
Особенности/преимущества продукции
- Светодиодный индикатор для настройки заданного значения с шагом 0,1 м и для индикации текущей потребляемой мощности.
- Электроподключение с Wilo-Connector, не требующее применения инструментов
- Уникальная функция отвода воздуха из насоса
- Простая настройка при замене нерегулируемого стандартного насоса с предварительно выбранными ступенями частоты вращения, например Wilo-Star-RS
- Очень высокий пусковой крутящий момент для безопасного пуска
Технические характеристики
- Индекс энергоэффективности (EEI) ≤ 0,20
- Температура перекачиваемой жидкости от -10 °C до +95 °C

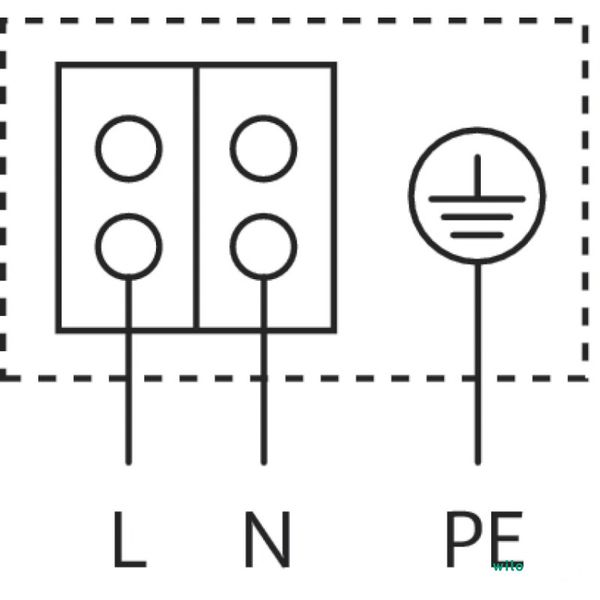

- Подключение к сети 1~230 В, 50 Гц
- Класс защиты IP X2 D
- Резьбовое соединение Rp ½, Rp 1 и Rp 1¼
- Макс. рабочее давление 6 бар
Оснащение/функции
Режимы работы

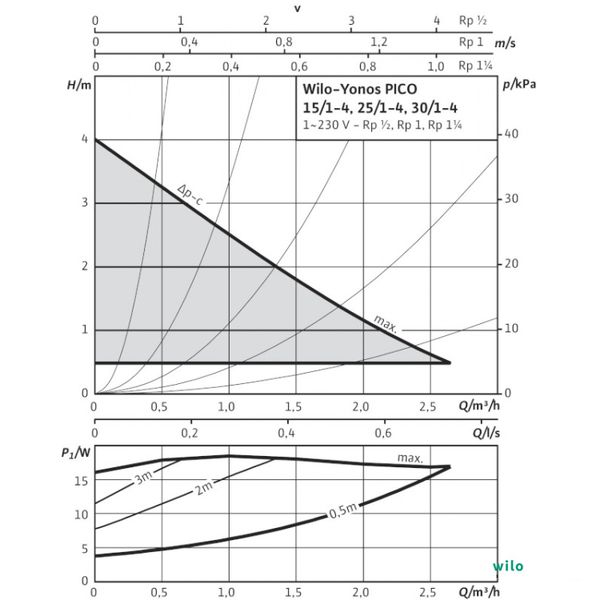

- Δ p-c для постоянного перепада давления

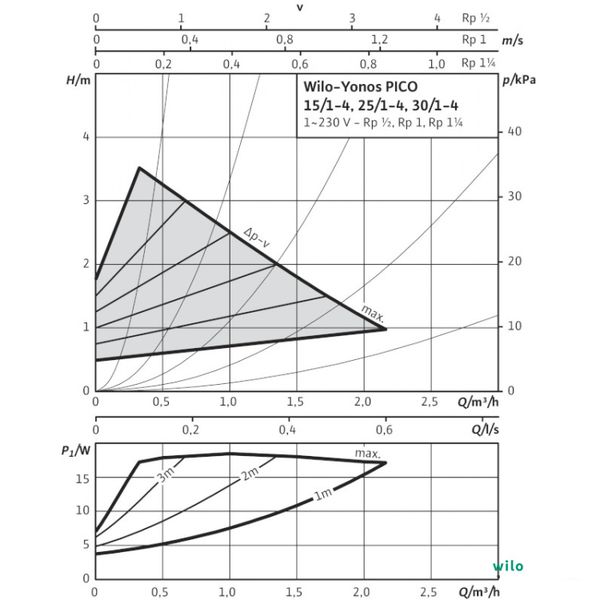

- Δ p‐v для переменного перепада давления
Ручное управление
- Настройка режимов работы
- Настройка мощности насоса (напор)
- Функция отвода воздуха
Автоматическое управление
- Бесступенчатая регулировка мощности в зависимости от режима работы
- Автоматическая функция разблокирования
Сигнализация и индикация
- Индикация потребляемой мощности в Вт
- Индикация текущего напора при настройке
- Индикация сообщений о неисправностях (коды ошибок)
Оснащение
- Отлив под ключ на корпусе насоса
- Быстроразъемное электроподключение посредством Wilo-Connector
- Функция отвода воздуха
- Устойчивый к токам блокировки мотор
- Фильтр мелких частиц
Материалы
- Корпус насоса: Серый чугун (EN‐GJL-200)
- Рабочее колесо: Синтетический материал (PP - 40% GF)
- Вал насоса: Нержавеющая сталь
- Подшипники: металлографит
Объем поставки
- Насос
- Wilo-Connector
- Уплотнения
- Инструкция по монтажу и эксплуатации
Описание
Характеристики
| Арт.-№ | 4164011 |
| Вес (брутто) (kg) | 2 |
| Вес (нетто) (kg) | 1.9 |
| Вид упаковки | Картон |
| Высота (брутто) (mm) | 109 |
| Высота (нетто) (mm) | 81 |
| Длина (брутто) (mm) | 195 |
| Длина (нетто) (mm) | 160 |
| Изделие | Wilo |
| Тип | Yonos PICO 15/1-4 |
| Цвет | зеленый |
| Ширина (брутто) (mm) | 188 |
| Ширина (нетто) (mm) | 130 |
| ДАННЫЕ МОТОРА | |
| Класс изоляции | F |
| Подключение к сети | 1~230 В, 50/60 Hz |
| Степень защиты | IP X2D |
| ДОПУСТИМАЯ ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| Диапазон температур при макс. температуре окружающей среды +25 °C | -10...+110 °C |
| Диапазон температур при макс. температуре окружающей среды +40 °C | -10...+95 °C |
| Макс. допустимое рабочее давление (Pmax) | 6 bar |
| ДОПУСТИМАЯ ПЕРЕКАЧИВАЕМАЯ СРЕДА (ДРУГИЕ СРЕДЫ ПО ЗАПРОСУ) | |
| Вода систем отопления (согласно VDI 2035) | • |
| Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики) | • |
| МАТЕРИАЛЫ | |
| Вал насоса | Нержавеющая сталь |
| Подшипники | Металлографит |
| МИНИМАЛЬНЫЙ ПОДПОР НА ВСАСЫВАЮЩЕМ ПАТРУБКЕ ВО ИЗБЕЖАНИЕ КАВИТАЦИИ ПРИ ТЕМПЕРАТУРЕ ПЕРЕКАЧИВАЕМОЙ ВОДЫ | |
| Минимальное давление на входе при температурах жидкости 50/95/110°C | 0,5 / 3 / 10 m |
| МОТОР/ЭЛЕКТРОНИКА | |
| Защита мотора | не требуется (устойчив к токам блокировки) |
| Индекс энергоэффективности (EEI) | ≤ 0,20 |
| Номинальная мощность мотора (P2) | 15 Вт |
| Помехозащищенность | EN 61000-6-2 |
| Потребление тока (I) | max. 0,26 A |
| Потребляемая мощность (P1) | 4 - 20 W |
| Регулирование частоты вращения | Частотный преобразователь (ЧП) |
| Резьбовой ввод для кабеля Connector | 11 PG |
| Создаваемые помехи | EN 61000-6-3 |
| Частота вращения (N) | 800 - 3600 об/мин |
| Электромагнитная совместимость | EN 61800-3 |
| ПОДСОЕДИНЕНИЯ К ТРУБОПРОВОДУ | |
| Монтажная длина (L0) | 130 мм |
| Резьба | G 1 |
| Резьбовое соединение труб | Rp ½ |
| РАЗМЕРЫ/ВЕС | |
| Вес, прим. (m) | 2,0 кг |
| МАТЕРИАЛ | |
| Корпус насоса | Серый чугун (EN‐GJL-200) |
| Рабочее колесо | Синтетический материал (PP - 40% GF) |
